为推进专利开放许可工作，提升专利转化水平，本期发布5项专利，具体信息如下：

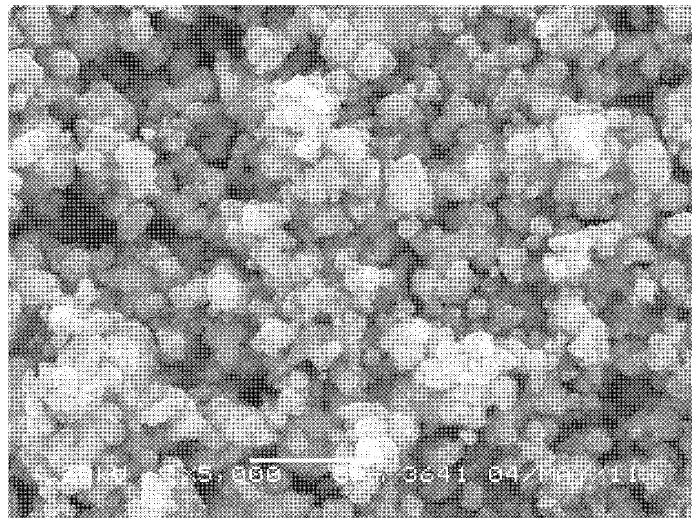

发明公开了一种粉末状电解二氧化锰的制备方法，本方法通过改进电解过程，控制电解条件，从而直接从溶液中得到粉末状电解二氧化锰。电解采用隔膜电解槽，经过酸处理的铅银合金板或钛锰合金板作为阳极，石墨板或不锈钢板作为阴极，配制硫酸浓度为0.1-10.0mol/L，硫酸锰浓度为0.4-1.2mol/L的电解液，往电解液中加入活性剂，在20-100℃的温度和超声波作用下电解，过滤得到粉末状电解二氧化锰。将粉末状电解二氧化锰洗涤数次，在最后一次洗涤时往溶液中加入分散剂，烘干得到粉末状电解二氧化锰。本发明具有工艺流程简单，能耗小，成本低，产品颗粒均匀，形貌好的特点。

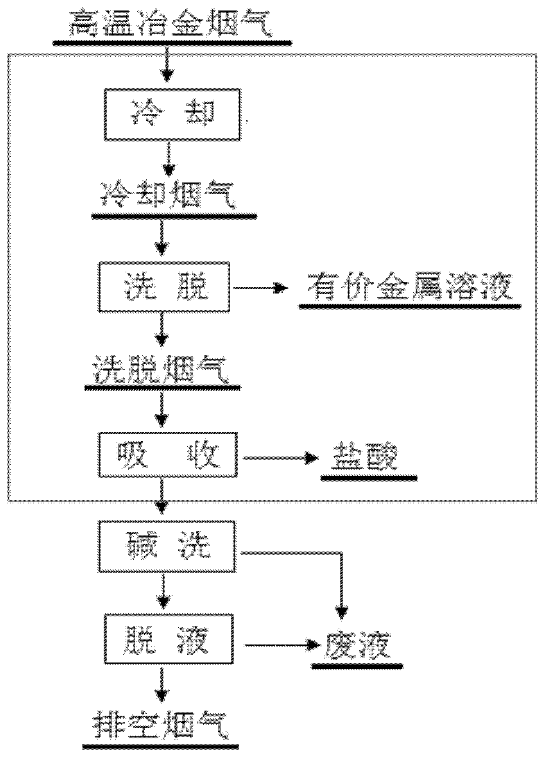

一种从高温氯化冶金烟气中分离和回收有价金属氯化物与氯化氢的方法，包括以下工艺步骤：1)烟气冷却：将700～800℃高温氯化冶金烟气冷却至温度不高于80℃；有价金属氯化物部分冷凝成尘埃，以及液雾或液滴；2)洗脱有价金属氯化物：用高价金属氯化物溶液与冷却烟气接触，洗涤有价金属氯化物尘埃，以及液雾或液滴，吸收气态有价金属氯化物；从烟气中脱除有价金属氯化物；所述高价金属氯化物为含有为除一价碱金属氯化物以外的、可溶于水的金属氯化物，所述高价金属氯化物溶液中含有的浓度为3.0～4.0mol/L的高价金属氯化物和浓度为0.1～1.0mol/L的HCl；3)氯化氢吸收：洗脱烟气用水或稀盐酸吸收氯化氢，脱除烟气中的氯化氢，并制得盐酸；4)脱除氯化氢后的烟气，再经碱洗涤、脱液进行净化。本发明的技术方案可以实现规模和经济地分离和回收有价金属化合物和氯化氢。

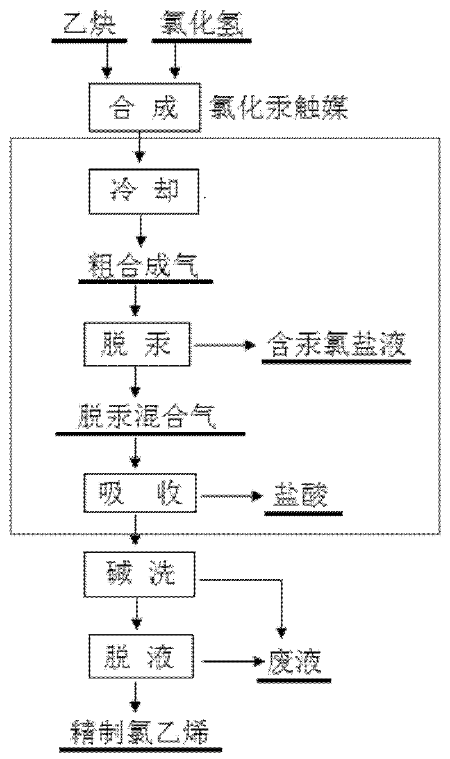

本发明公开了一种综合处理氯乙烯合成气的方法。乙炔气、氯化氢在氯化汞触媒作用下反应生成粗制氯乙烯合成气，经含盐酸的高浓度氯化物溶液脱汞、水吸收氯化氢、碱洗涤、脱液等步骤，得到精制氯乙烯；直接达到汞回收、合格工业盐酸生产和氯乙烯精制的目标。

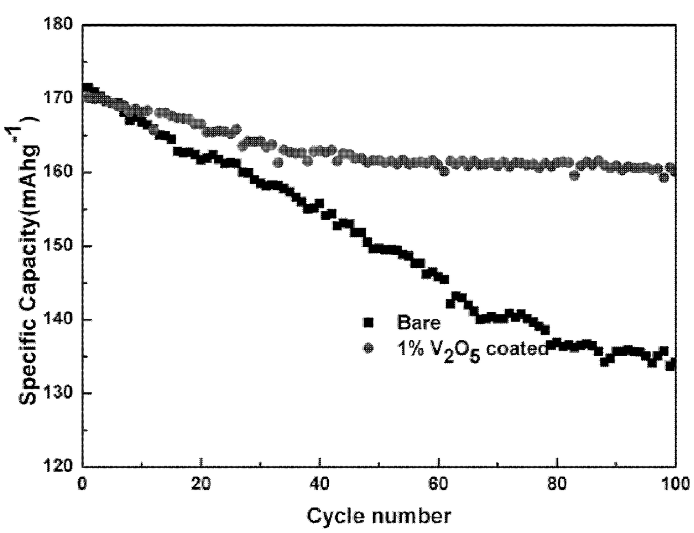

一种锂离子活性氧化物V2O5包覆锂离子电池正极材料的方法。本发明方法包括如下步骤：将钒源溶解于介质形成溶液，加入锂离子正极材料或其前驱体，搅拌使其分散均匀，干燥使钒源结晶或吸附在正极材料或其前驱体表面，通过低温煅烧或者将前驱体混锂后高温烧结制备V2O5包覆的锂离子正极材料。利用本发明方法制备得到的电池正极材料，由于钒源前驱体溶于介质并且通过吸附或结晶在材料表面，使包覆层在正极材料表面分布均匀、结合紧密，并且由于表面纳米层V2O5对空气中CO2/H2O和电解液均有具有较好的稳定性，使材料的储存性能和循环性能得到明显改善。本发明有效提高了正极材料的储存性能和循环寿命，并且由于方法简单，成本低，可用于大规模生产。
本发明公开了一种具有浓度梯度的锂离子电池正极材料的制备方法，通过利用合适的分散剂将球形高镍材料分散到含锂镍钴锰的溶液中，再用喷雾干燥的方法制备具有核壳结构的前躯体，并结合适当的煅烧制度使前躯体核层的镍元素向壳层扩散形成一层浓度梯度层。该正极材料性能稳定，具有较高充放电容量，优异的循环性能，很好的热稳定性，可适应低、高温工作环境，安全稳定。
