为推进专利开放许可工作，提升专利转化水平，本期发布5项专利，具体信息如下：

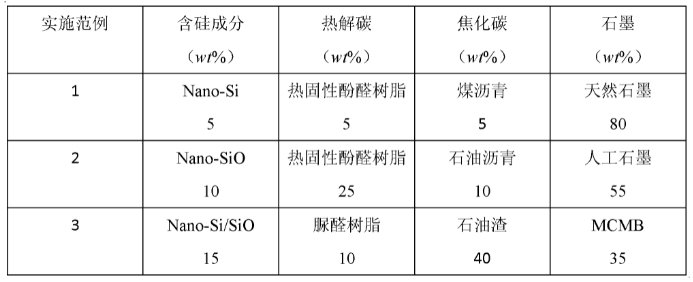

        本发明公开了一种锂离子电池硅碳复合负极材料的制备方法，采用喷雾干燥一热解处理制备该材料，其制备方法为：将第一类粘结剂有机碳源溶于适量溶剂中，加入硅源、第二类粘结剂和分散剂分散均匀，再加入石墨分散一定时间，均匀分散的悬浮液喷雾干燥后，第一类粘结剂有机碳源将硅源、石墨、第二类粘结剂颗粒粘结成球形或类球形，从而得到复合材料前驱体；所得前驱体转入保护性气氛中烧结，第二类粘结剂升温达到一定的温度后融化成液晶状，将颗粒状硅源与石墨粘结成核，有机碳源在高温下热解，形成包覆层，随炉冷却，即得锂离子电池硅碳复合负极材料。本发明简单易行，实用化程度高，制备的硅碳复合材料具有可逆容量大、容量可设计、循环性能和大电流放电能力好、振实密度高等优点。

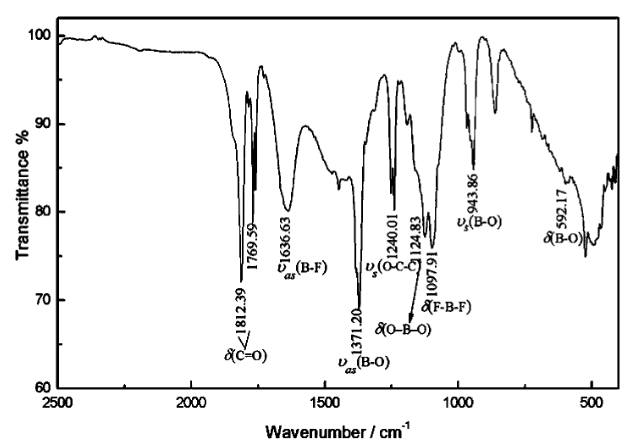

        本发明涉及一种锂离子电池用电解质锂盐LiDFOB的制备及纯化新方法，属于新能源材料及制备技术领域。具体步骤如下：（1）先将无水干燥的NaBF4与LiCl溶解在有机溶剂中；（2）然后加入催化剂，30～80℃下加热搅拌回流，使其充分反应4～12h；（3）过滤，固液分离，得到LiBF4的有机溶液，然后在惰性气氛下加入H2C2O4和催化剂，于30～120℃下磁力搅拌反应4～12h，直到无气体产生，终止反应；（4）过滤，并用旋转蒸发仪蒸发滤液，直至刚形成白色固体颗粒为止，然后向其中加入非极性溶剂，低温下重结晶，过滤，60℃真空干燥，得到高纯LiDFOB产品。该LiDFOB合成方法简单，所用原料安全无毒，中间体LiBF4无需与溶剂分离，简化了工艺流程。由该工艺得到的LiDFOB性能优异，在动力电池领域有着良好的应用前景，便于产业化。

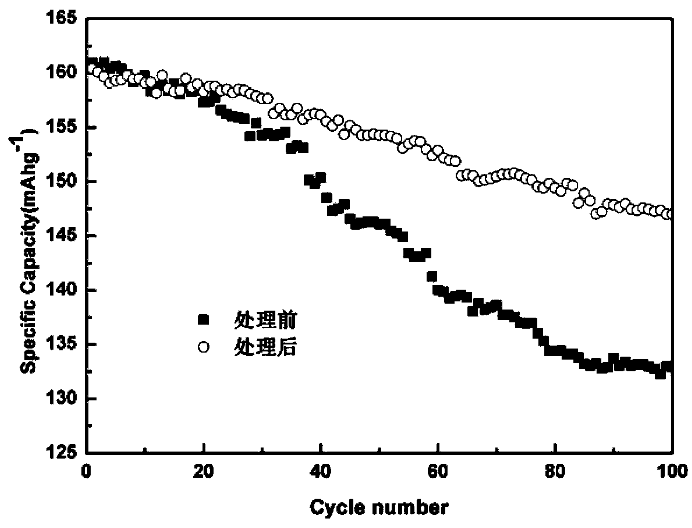

        本发明公开了一种液相沉淀法去除锂离子电池富镍材料表面锂残渣方法。包括下述步骤：将锂离子电池富镍材料分散在磷酸盐溶液中，富镍材料表面锂残渣与磷酸根离子结合形成沉淀，并在材料表面成核，通过煅烧形成表面包覆有致密的Li3PO4层材料。本发明方法制备得到的包覆层比传统的包覆层更为均匀致密，材料的空气中储存性能得到明显提升；富镍材料吸湿性能得到改善的同时，降低了由电极材料带入电解液中的水，材料结构稳定性将得到增强。此外，Li3PO4在电解液比电池材料都具有更好的稳定性，从而可更好的提高正极材料的综合电化学性能。本发明制备过程简单，流程短，生产成本低；制备的正极材料物理性能以及电化学性能优异。

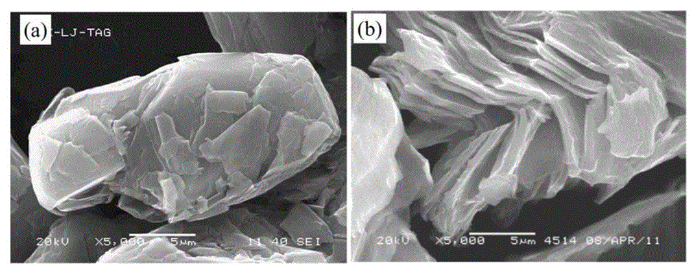

        本发明公开了一种锂离子电池用硅碳（Si/C）复合负极材料的制备方法，将石墨和金属盐类添加剂均匀分散在浓硫酸溶液中；通过氧化反应制备微氧化石墨；将获得的微氧化石墨与硅源分散在溶有碳源和有机添加剂的溶液中，超声分散，搅拌混匀后得到悬浮液，将悬浮液蒸干后，在600~1000℃下进行热处理，即得；该方法简单易行，实用化程度高，制备的复合材料具有形貌好、振实密度高、容量高、循环性能及倍率性能好等优点。

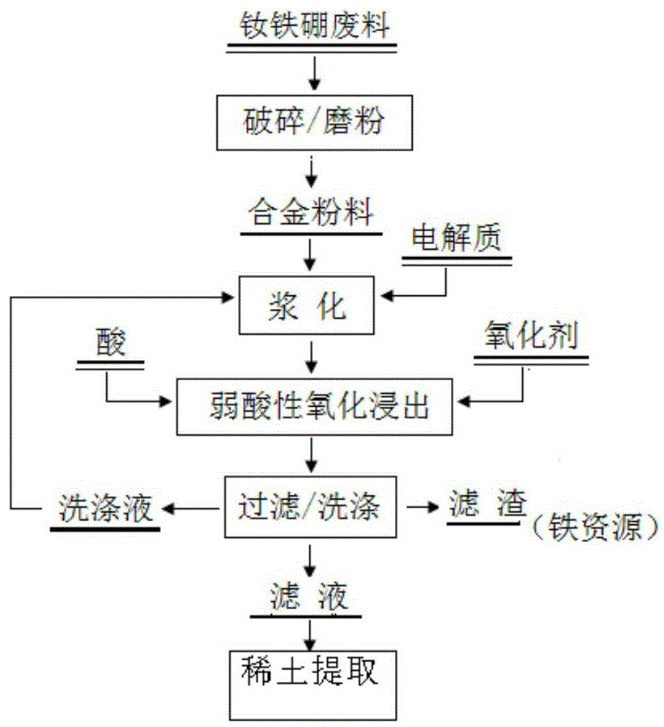

        本发明公开了一种处理废旧钕铁硼料溶出稀土的方法，将物料破碎成粉料，用电解质溶液润湿、分散，调浆；然后加入氧化剂控制电位+400～+800mV，加入无机酸控制pH2.5～4.5；在温度50～90℃条件下浸出30～80min；浸出完成后，进行固液分离和滤渣洗涤；对分离固体浸出渣后的浸出液净化、富集、分离稀土，滤渣经洗涤后作为生产铁产品的原料。本发明采用弱酸性氧化浸出，提高了稀土提取率，并方便后续采用多种方法提取稀土；而且降低酸、碱及其他化学品用量；不采用高温氧化法、降低能耗。
