为推进专利开放许可工作，提升专利转化水平，本期发布5项专利，具体信息如下：

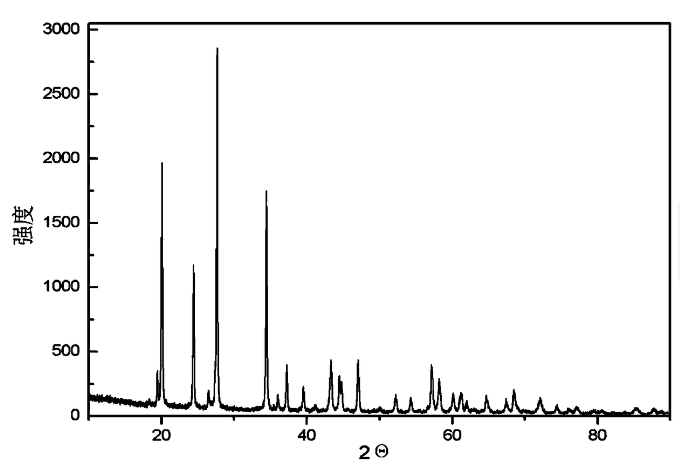

        本发明公开了一种锂离子电池负极材料，其分子式为Li2TiSiO5，Li2TiSiO5属于P4/nmm空间点群；锂离子电池负极材料为球形结构，球形的直径为0.1～5μm。本发明的制备方法包括以下步骤：1)将钛源、硅源、可溶性锂盐溶于溶剂配成混合溶液；2)将混合溶液中加入络合剂，并调节pH值至8.0～11.5；3)将步骤2)后的混合溶液雾化，在载流气体的载流下喷入微波加热装置中进行干燥，得到前驱体；4)将前驱体在惰性气氛中、500～950℃的温度下焙烧，得到所述锂离子电池负极材料。本发明制备的锂离子电池负极材料为直径为0.1～5μm的球形结构，具有良好的分散性，提高了电池的电化学性能。

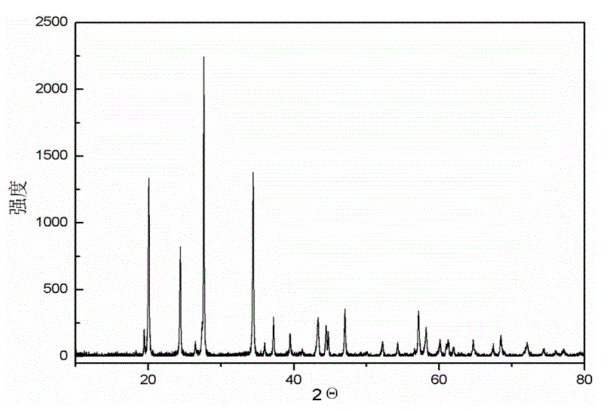

        本发明公开了一种硅酸钛锂锂离子电池负极材料的制备方法，具体包括以下步骤：1)将锂盐、钛源、硅源溶于有机溶剂中并混合均匀，制成混合溶液；2)调节混合溶液的pH值至1.56.5；3)将水蒸气经载流气体载流通入步骤2)后的混合溶液中进行水解反应得到共沉淀物，然后过滤、水洗、烘干，得到前驱体；4)将前驱体在惰性保护气氛中先在450～700℃的温度下预烧3～5h，再在750～950℃的温度下焙烧，得到所述的硅酸钛锂锂离子电池负极材料。本发明的制备方法制备的负极材料具有较为理想的形态和粒度分布，以及良好的电化学性能；本发明的制备方法流程简单、可操作性强、安全性高，便于实现产业化。

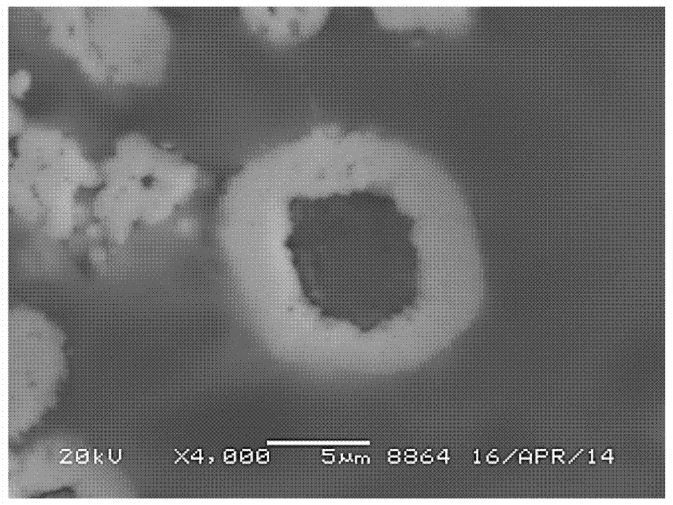

        本发明公开了一种空心结构的锂离子电池用正极材料及其制备方法，该制备方法包括制备金属盐溶液，将金属盐溶液、沉淀剂和络合剂加入反应釜中共沉淀制备前驱体，将前驱体与锂源均匀混合后分段控温煅烧得到正极材料的步骤，其制备工艺简单、成本低、应用前景广，制备得到的正极材料电化学性能得到了大大提升，同时兼备良好的倍率性能和良好的循环性能。

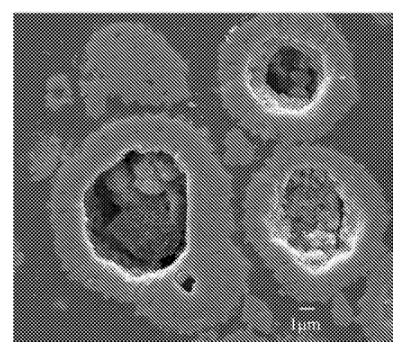

        本发明公开了一种具有空心结构的锂离子电池用富锂锰基正极材料及其制备方法，该富锂锰基正极材料的分子式为Li1+x[NiaCobMn(1-a-b)]1-xO2，式中，0.1＜x＜1，0≤a＜1，0≤b＜1，0＜a+b＜1，所述Li1+x[NiaCobMn(1-a-b)]1-xO2为空心结构；该制备方法包括原料准备、制备前驱体、煅烧得到富锂锰基正极材料的步骤。本发明富锂锰基正极材料同时兼备良好的倍率性能和良好的循环性能，其制备工艺简单、成本低、应用前景广。

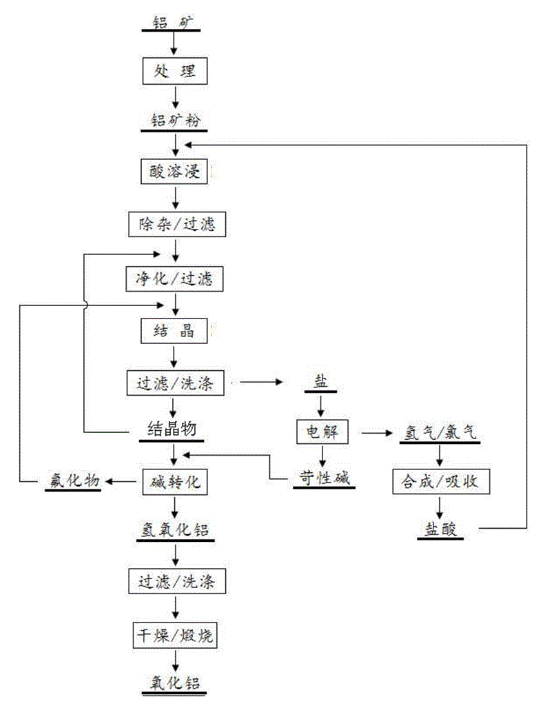

        本发明公开了一种酸法处理低铝矿物生产氧化铝的方法，包括以下步骤：1)将低铝矿物磨细至粒径200目，得到铝矿粉；2)将铝矿粉加酸溶解，得到铝盐溶液；3)对铝盐溶液加入六氟铝酸盐结晶物进行除杂处理后，得到净化的铝盐溶液；4)在净化的铝盐溶液中加入碱金属氟化物，过滤、洗涤得到结晶物和结晶母液；5)在结晶物中加入碱进行反应，反应完成后过滤、洗涤得到结晶氢氧化铝和碱金属氟化物；碱金属氟化物返回步骤4)中；6)将结晶氢氧化铝经过滤、洗涤、干燥、煅烧后，得到氧化铝。本发明的工艺制备的氧化铝纯度高达98.5％以上，杂质含量极少。本发明的工艺可使大量低铝的非铝土矿资源得以利用。
