为推进专利开放许可工作，提升专利转化水平，本期发布5项专利，具体信息如下：

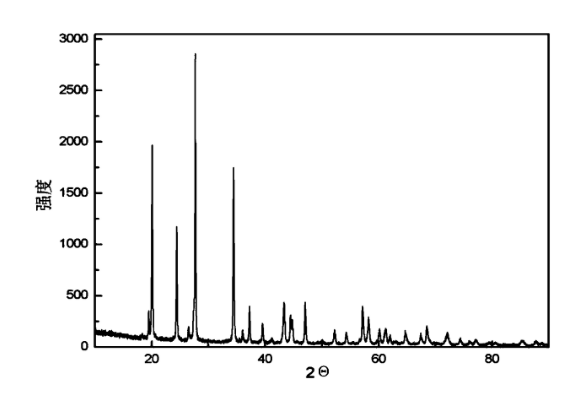

        本发明公开了一种利用钛铁矿制备硅酸钛锂负极材料的方法，包括以下步骤：(1)将所述钛铁矿破碎后，在常压下酸浸，过滤洗涤得到含铁酸液和钛渣；(2)向所述钛渣中加入锂源和硅源混合均匀后烘干，得到前驱体；其中，锂源和硅源的添加量要保证前驱体中锂、钛和硅的元素摩尔比为1.90～2.25：0.90～1.25：0.90～1.25；(3)将所述前驱体在惰性保护气氛中将温度升至450～700℃进行预煅烧，再将温度升至750～950℃进行焙烧，得到所述硅酸钛锂负极材料。本发明的方法不仅有原料价格低廉，获得的硅酸钛锂负极材料产品形貌规则，粒度均匀，其电化学性能优异，可以广泛使用于锂离子电池材料中。

        本发明公开了一种Li3V(MoO4)3锂离子电池负极材料的制备方法，包括以下步骤：1)将锂源、钒源与钼源按锂:钒:钼的摩尔比为3:1:3的比例混合，然后加入还原剂进行机械活化，制备出前驱体；2)将所述前驱体在非氧化气氛中加热到300-650℃，保温120h，即得到所述Li3V(MoO4)3锂离子电池负极材料。本发明的制备方法，合成条件简单，流程短，能耗低，生产成本小，在常温下就可利用还原剂直接将高价钒还原并合成出颗粒细小、成分均匀、性质稳定的无定形Li3V(MoO4)3 前驱体，解决了三价钒容易被氧化的问题，制备出的Li3V(MoO4)3材料性能优异。

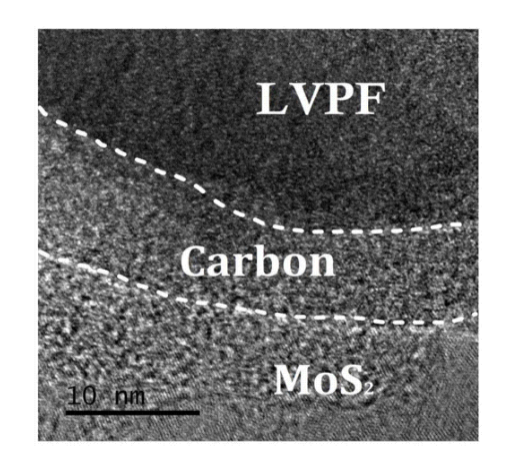

        本发明公开了一种MoS2/C/LiVPO4F复合正极材料，为多层核壳结构，所述复合正极材料以LiVPO4F为内核，中间层为无定形碳，最外层为MoS2。本发明的制备方法：先利用机械活化法制备出C/LiVPO4F复合材料；再利用溶液法结合低温焙烧法在C/LiVPO4F复合材料的表面包覆一层层状的MoS2，即得到所述MoS2/C/LiVPO4F复合正极材料。本发明的通过导体二硫化钼在氟磷酸钒锂颗粒表面的包覆，改善无定形碳在高温条件下对氟磷酸钒锂电子导电性改善不明显的现象，提高氟磷酸钒锂固体颗粒在高温条件下的电子导电性及高温条件下界面稳定性从而提高材料高温循环性能。

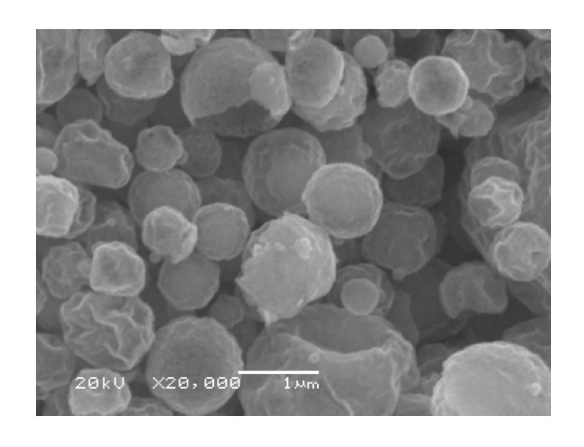

        本发明公开了一种改性氧化镍负极材料，以中空结构氧化镍为基体，在中空结构氧化镍中掺杂金属元素(锂、钠、钾中的一种或几种)。本发明的改性氧化镍负极材料的制备方法为：将金属元素硝酸盐和硝酸镍溶于水中混合均匀形成混合液，然后将所得的混合液通过喷雾热解处理即得到所述改性氧化镍负极材料；其中所述金属元素为锂、钠、钾中的一种或几种，混合液中金属离子与镍离子的摩尔浓度比为(1:100)～(10:100)。本发明的氧化镍负极材料为中空球形形貌，能减小锂离子的扩散路径，并在一定程度上减小循环过程中的体积变化；通过在氧化镍中掺杂锂、钠、钾金属元素可提高材料的导电性能，降低电荷转移阻抗，改善电池的电化学性能。

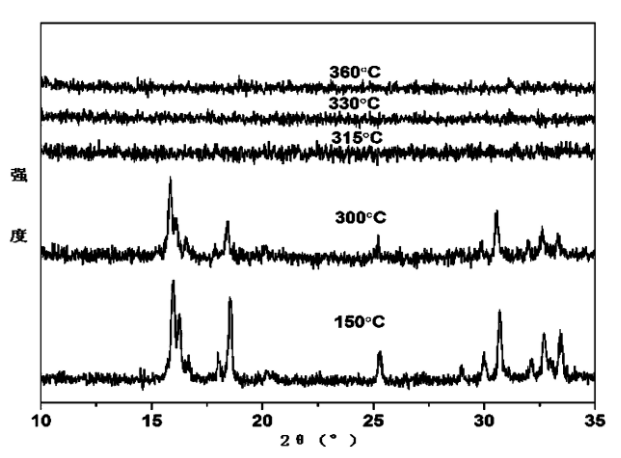

        本发明公开了一种降低金属氯化物喷雾热解制备氧化物过程中氯含量的方法，包括以下步骤：在粉体收集器中安装温度控制装置；将金属氯化物溶液超声雾化后进行热解实验，通过温度控制装置将粉体收集器中的温度分别控制在一系列不同的温度，然后对不同温度下收集到的粉体材料进行物相或成分分析，选择粉体物料中不含有氯或氯含量低于0.8wt％时的温度作为临界温度；把粉体收集器温度控制在所述的临界温度以上，开始进行金属氯化物喷雾热解制备氧化物的生产过程。本发明的方法可以直接得到高纯度氧化物粉体材料，无需后续单独除氯流程，从而避免了水洗、高温灼烧、电渗析等除氯方法对粉体材料物理化学性质所造成的负面影响。
