为推进专利开放许可工作，提升专利转化水平，本期发布5项专利，具体信息如下：

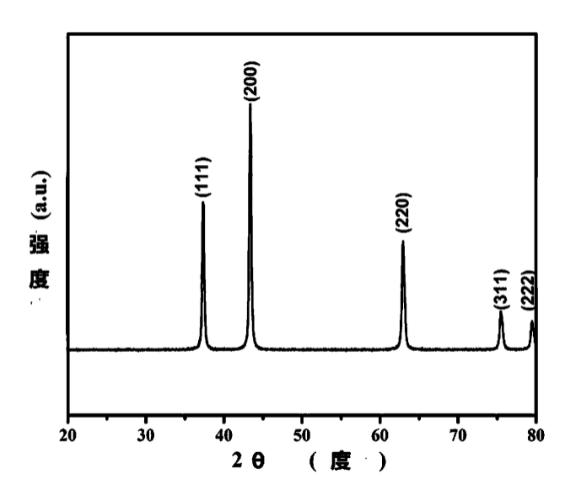

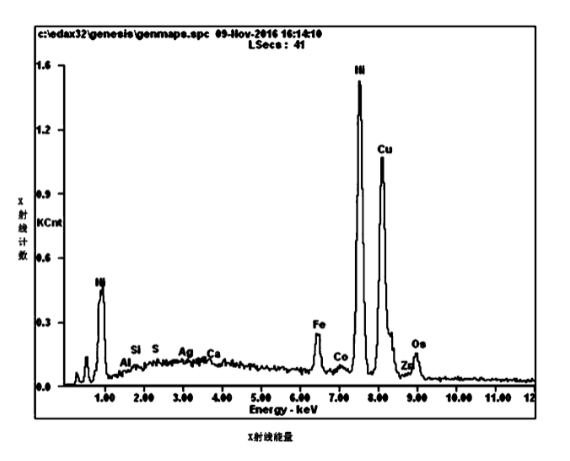

        本发明涉及一种高冰镍氧化焙砂的制备方法，包括如下步骤：(1)将高冰镍破碎、细磨；(2)低温焙烧，将细磨后的高冰镍置于加热设备中，在氧化气氛下升温至500.0℃560℃保温；(3)高温焙烧脱硫，将低温焙烧后的高冰镍紧接着在的氧化气氛下升温至820.0℃1000.0℃保温；(4)待物料随炉冷却后，得到所述高冰镍氧化焙砂。本发明的方法，有效解决了高冰镍氧化焙烧过程中的结炉问题，所得高冰镍氧化焙砂的含硫量在0.1％以下的。该工艺流程简单、可操作性强、安全性高，便于实现产业化。

        本发明公开了一种湿法提取高冰镍氧化焙砂中镍的方法，包括如下步骤：(1)细磨高冰镍氧化焙砂；(2)将细磨后的高冰镍氧化焙砂在5.0℃-30.0℃条件下，按液固比为4-20，在酸性溶液中浸出；(3)将步骤(2)所得的浸出渣在40.0℃-80.0℃条件下，按液固比为4-20，在酸性溶液浸出，取浸出液实现镍的提取。采用此方法，镍的提取率达到95％以上。该工艺成本较低、易于控制、操作简便、便于实现产业化。

        本发明公开了一种利用铜镍矿制备镍基正极材料的方法。包括将铜镍矿球磨、氧化浸出、蒸氨除铜、置换除铜后加入强碱，制备得到金属氢氧化物沉淀，将所述金属氢氧化物沉淀经酸溶解后，采用采用喷雾干燥法、喷雾热解法、共沉淀法中的一种方法制备得到目标前驱体；将目标前驱体与锂盐混合，经高温烧结制备得到所述镍基正极材料。本发明从制备得到的镍基正极材料出发，能综合利用铜镍矿中的各种金属元素，是一种能耗低、工艺流程短、工艺附加值高、环境友好的利用铜镍矿制备镍基正极材料的方法。

        本发明公开了一种微米级单晶镍酸锂的制备方法，包括如下步骤：(1)将氯化镍溶液经超声雾化后，进行喷雾热解，收集得到粉体氧化镍前驱体；(2)将步骤(1)得到的粉体氧化镍前驱体与碳酸锂混合，烧结制备得到镍酸锂正极材料。本发明的微米级单晶镍酸锂的制备方法过程简单，所合成镍酸锂正极材料的结构及电化学性能优于现有技术所制备的同种材料，在消费电子、电动汽车等的锂离子电池的制造中具有极大的应用价值。

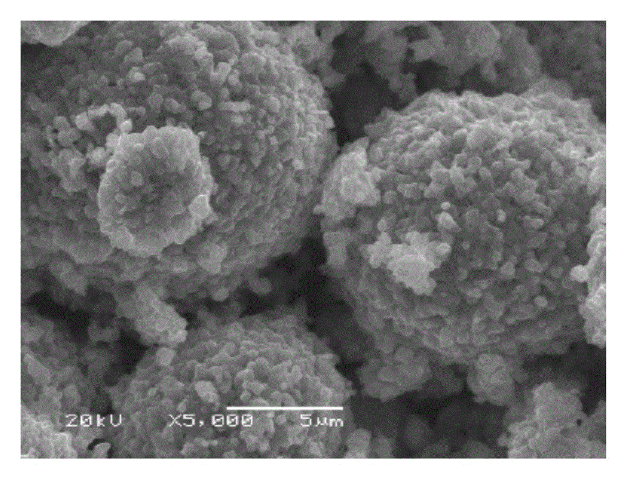

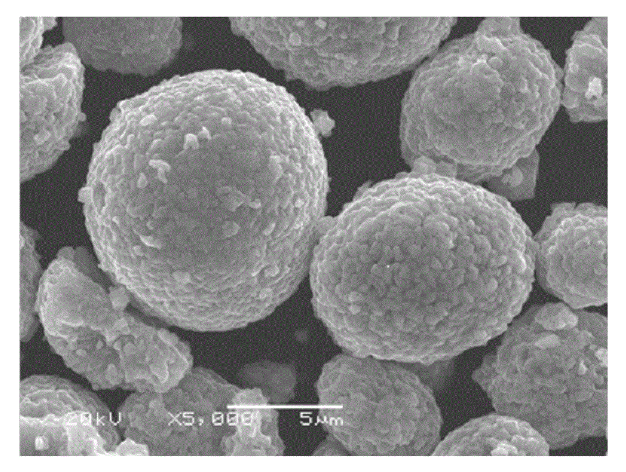

        本发明公开了一种具有富钴表层的高镍三元材料及其制备方法，所述方法包括如下步骤：(1)将氯化钴溶液通过喷雾热解制备得到多孔球形Co3O4；(2)将多孔球形Co3O4与高镍三元氢氧化物前驱体、锂盐混合均匀后烧结得到所述具有富钴表层的镍基三元正极材料。该正极材料表面具有均匀的富钴包覆层，减少界面处Ni4+与电解液之间的反应。同时材料充放电过程中H2-H3之间的相变得到了抑制，减小因此相变所引起的晶胞体积变化，从而使材料层状结构更稳定，循环性能得到提高。该制备方法中所 用的原料简单易得，工艺简单、流程短。
