为推进专利开放许可工作，提升专利转化水平，本期发布5项专利，具体信息如下：

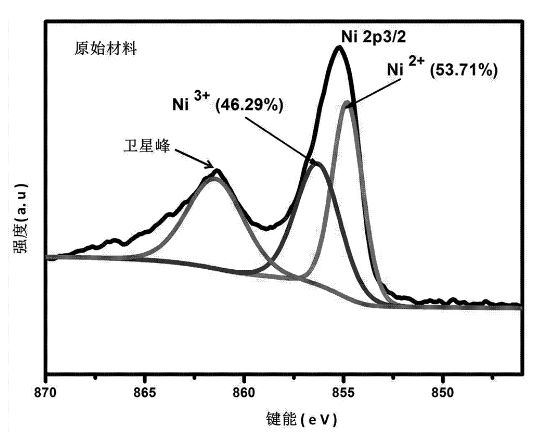

        本发明公开了一种富镍正极材料的表面改性方法，将正极材料、氧化剂加入到溶剂中分散均匀后，经烘干、烧结、洗涤、干燥、研磨，即得到表面改性的富镍正极材料；其中所述溶剂为水或有机溶剂，有机溶剂为甲醇或/和乙醇；正极材料为三元正极材料，其化学式为LiaNixCoyMn1-x-yO2，其中：0.9<a<1.05、0.4<x<0.8、0.05<y<0.4。本发明是在正极材料表面进行改性，可以避免合成过程中各个条件对基体正极材料性能的影响；同时采用氧化剂处理正极材料，可以将材料表面的ni2+被氧化成ni3+，降低了富镍锂离子三元正极材料表面ni2+，进一步大大降低材料中ni2+ li+混排。

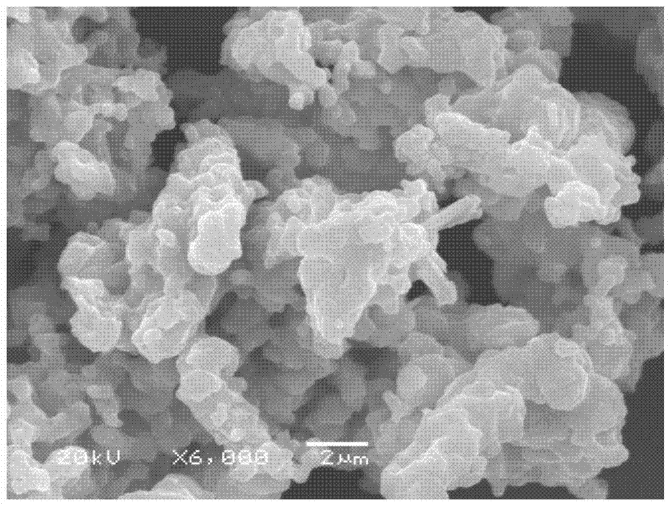

        本发明公开了一种Li3V(MoO4)3锂离子电池负极材料的制备方法，包括以下步骤：1)将锂源、钒源与钼源按锂:钒:钼的摩尔比为3:1:3的比例混合，然后加入还原剂进行机械活化，制备出前驱体；2)将所述前驱体在非氧化气氛中加热到300-650℃，保温120h，即得到所述Li3V(MoO4)3锂离子电池负极材料。本发明的制备方法，合成条件简单，流程短，能耗低，生产成本小，在常温下就可利用还原剂直接将高价钒还原并合成出颗粒细小、成分均匀、性质稳定的无定形Li3V(MoO4)3前驱体，解决了三价钒容易被氧化的问题，制备出的Li3V(MoO4)3材料性能优异。

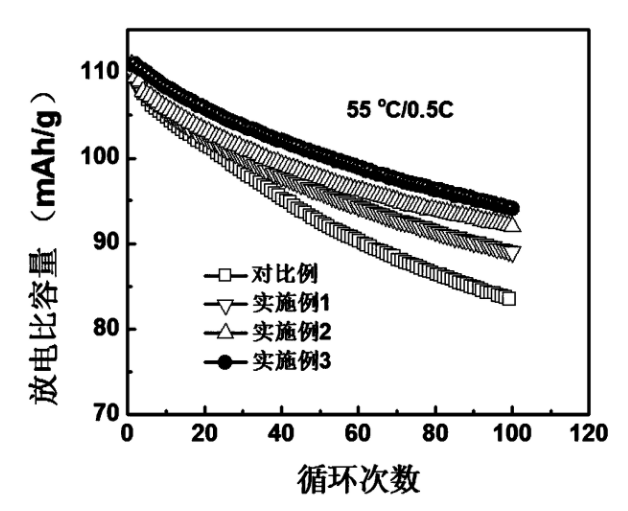

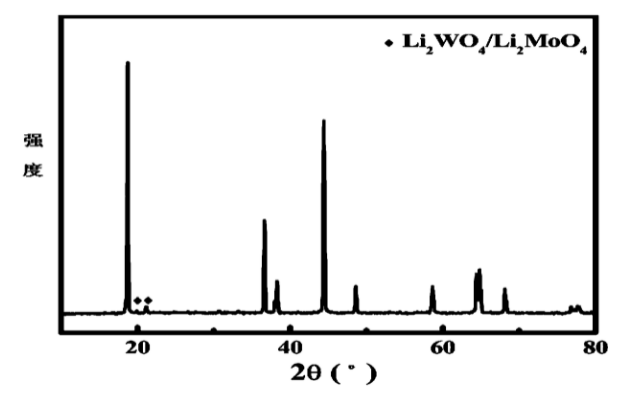

        本发明公开了一种改性锂离子电池正极材料，包括正极材料本体和包覆在所述正极材料本体表面的钨钼酸锂层，其中所述钨钼酸锂层与正极材料本体的质量比为0.5～5:100。本发明的制备方法，包括以下具体步骤：1)将锂盐和钨钼源加入溶剂中溶解形成溶液；2)将正极材料本体加入步骤1)后的溶液中，恒温搅拌均匀后干燥，得到前驱体；3)将前驱体升温至250～550℃进行焙烧，冷却后即得到所述的改性锂离子电池正极材料。本发明的改性锂离子电池正极材料在电池正极材料的表面包覆有一层钨钼酸锂层，能较好地隔绝空气中CO2、H2O与电解液，大幅提高材料的空气储存性能、高温电解液储存性能以及材料电化学的循环稳定性。

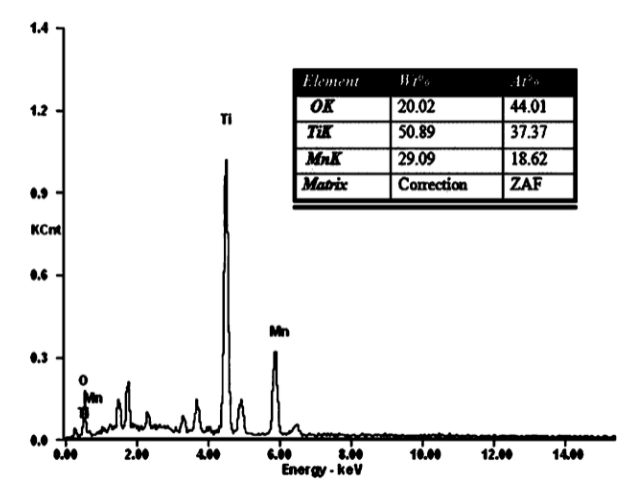

        本发明公开了一种钛基复合阳极，包括钛基体、致密保护中间层和活性表面层；致密保护中间层为二氧化钛层，二氧化钛层和活性表面层是原位同步生成的。本发明的制备方法包括以下步骤：1)将钛基体打磨、清洗，备用；2)将清洗后的钛基体置于表面活性剂和强氧化性金属盐的混合溶液中，调节混合溶液的pH值至4～7，加热进行反应，得到钛基复合阳极前驱体；3)将钛基复合阳极前驱体进行焙烧，即得到钛基复合阳极。本发明的钛基复合阳极中，二氧化钛层和活性表面层是原位同步生成的，只需一步就制备复合阳极，工艺步骤简单，能耗低。原位同步生成的二氧化钛层十分致密，能够抑制基体的进一步氧化，在表面生成的活性表面层催化活性较高。

        本发明公开了一种磺酸酯类稳定剂和含该磺酸酯类稳定剂的非水电解液，本发明提供的磺酸酯类稳定剂结构含有磺酸基团，中心硫原子电负性强，能够优先被氧化，能很好的抑制电解液分解产生的HF含量，起到稳定电解液成分的作用，从而稳定了电解液的酸度和色度，因此含此种稳定剂的非水电解液能够长时间保持稳定。
